ЦМО: всепогодные шкафы с системой климат-контроля, удалённым мониторингом и управлением электропитанием

Всепогодные шкафы чаще всего размещаются в местах, где непосредственное отслеживание работоспособности установленного внутри оборудования затруднено. Из-за ограниченного доступа сложно своевременно отследить аварийные ситуации в шкафу: отключение питания, задымление, вскрытие, затопление и повышение влажности. Но для установленного внутри оборудования это критически важно. Для решения таких задач применяются всепогодные шкафы с системой мониторинга и управления электропитанием, которые позволяют дистанционно контролировать и настраивать нужные параметры системы.
В 2020 году производственная группа REMER разработала контроллеры REM-MC для удалённого мониторинга и управления электропитанием. Благодаря этой разработке и опыту производства готовых всепогодных решений мы предлагаем рынку высокотехнологичный продукт – уличный укомплектованный телекоммуникационный шкаф с системой климат-контроля, удалённым мониторингом и управлением электропитанием. Таким образом, контроллер REM-MC не отдельный элемент, а часть системы, состоящей из телекоммуникационного шкафа со всеми комплектующими.

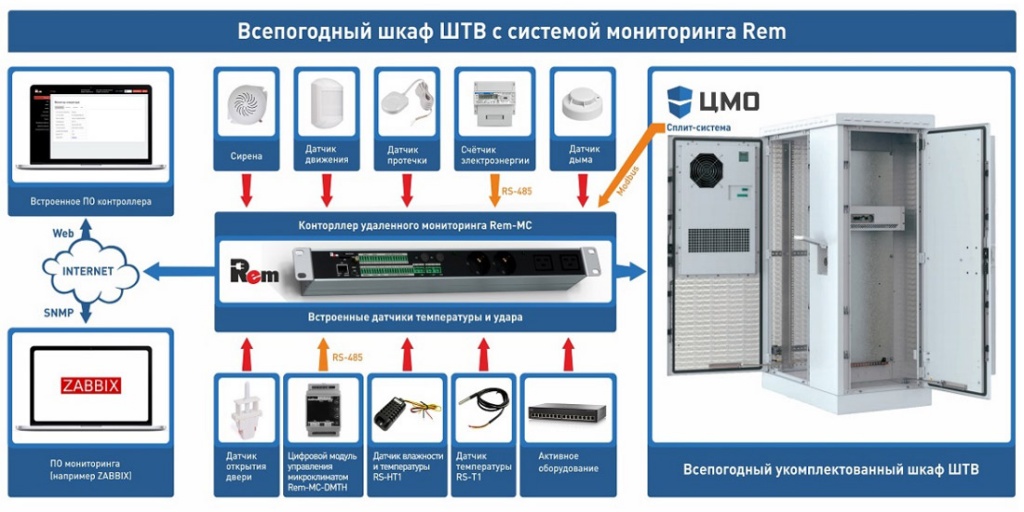

Система мониторинга и управления электропитанием включает установленные в шкафу контроллер Rem-MC со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции "холодного" и "горячего" старта, по предельным значениям температуры и "влажного старта" по предельному значению влажности. Дополнительно к контроллеру Rem-MC можно подключить: датчик движения, сирену, счётчики электроэнергии – как с импульсным входом, так и с интерфейсом RS-485, источники бесперебойного питания и другие устройства с последовательным интерфейсом управления и диагностики. При нештатной ситуации (несанкционированном проникновении в шкаф, задымлении, протечки и т. п.) контроллер Rem-MC отправит аварийное SNMP-trap-сообщение на пульт дежурному. Благодаря реализованному протоколу SNMP (v1, v2, v3) мониторинг и управление возможны с использованием сетевых SNMP-менеджеров, например, Zabbix, HP Open View и др.

В шкафах без кондиционера поддержание микроклимата обеспечивает разработанный нашей компанией цифровой термостат Rem-MC-DMTH. Для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусмотрены функции «холодного» и «горячего» старта по предельным значениям температуры, а также «влажного» старта – по предельному значению влажности. При включении шкафа после долгого простоя активное оборудование включится только при достижении температурой заданного диапазона. Термостат Rem-MC-DMTH имеет встроенный датчик температуры, а также возможность подключить внешние датчики: один датчик температуры и влажности типа RS-HT1 и два цифровых датчика температуры типа RS-T1. Для измерения температуры наружного воздуха может быть назначен один из датчиков типа RS-T1, остальные же датчики могут быть настроены на измерение температуры внутри шкафа. Для датчиков температуры внутри шкафа устанавливаются приоритеты, что позволяет производить их резервирование на случай выхода из строя.

Основой решения c мониторингом и управлением электропитанием стал укомплектованный всепогодный шкаф. Это может быть навесной шкаф ШТВ-Н, напольный шкаф ШТВ-1 с одним отсеком, напольный шкаф ШТВ-2 с двумя отсеками. Шкаф может быть изготовлен из нержавеющей стали для использования в атмосфере с коррозионной активностью категории С4. В шкаф предустановлены климатическое оборудование и ВРУ. Мы сертифицируем готовое решение и предоставляем расширенную двухгодичную гарантию. Готовое решение значительно сокращает затраты, так как производитель берёт на себя большую часть работ.

Достоинства решения:

• продуманная схема сборки
• монтаж оборудования в заводских условиях
• использование качественных комплектующих
• вводно-распределительное устройство (ВРУ)
• климатическое оборудование REM
• точное управление температурой и влажностью
• возможность подключать выносные датчики
• полностью цифровое управление

Система мониторинга и управления электропитанием на основе контроллера Rem-MC с удобным русскоязычным веб-интерфейсом в режиме реального времени позволяет:

• удалённо управлять питанием нагрузок
• настраивать параметры кондиционера Rem
• настраивать и отслеживать состояние датчиков и подключённых устройств
• производить постановку объекта под охрану и снятие с охраны
• сохранять и загружать настройки
• обновлять программное обеспечение контроллера
• отслеживать параметры подключённых датчиков с высокой точностью

Веб-интерфейс контроллера Rem-MC с подключёнными датчиками, кондиционером Rem и счётчиками электроэнергии.
