Коммутаторы MOXA EDS

8-портовые промышленные коммутаторы Ethernet серии EDS-205A поддерживают стандарты IEEE 802.3 и IEEE 802.3u / x с полнодуплексным / полудуплексным режимом 10/100 Мбит / с, автоопределением MDI / MDI-X. Серия коммутаторов MOXA EDS-208A имеет резервные входы питания 12/24/48 В постоянного тока (от 9,6 до 60 В постоянного тока), которые можно одновременно подключать к источнику постоянного тока под напряжением.источники. Эти переключатели были разработаны для суровых промышленных условий, например, на море (DNV / GL / LR / ABS / NK), на обочинах железных дорог, шоссе и т. Д.или мобильные приложения (EN 50121-4 / NEMA TS2 / e-Mark) или опасные зоны (класс I, раздел 2, ATEX зона 2), соответствующие требованиям FCC, UL и CEстандарты.Переключатели EDS-208A доступны в стандартном диапазоне рабочих температур от -10 до 60 ° C или в широком диапазоне рабочих температур.от -40 до 75 ° С. Все модели проходят 100% -ное испытание на приработку, чтобы убедиться, что они соответствуют особым требованиям промышленной автоматизации.Приложения. Кроме того, коммутаторы EDS-208A имеют DIP-переключатели для включения или отключения защиты от широковещательного шторма, обеспечивая еще один уровеньгибкость для промышленного применения.

Подключение к порту Ethernet 100BaseFX

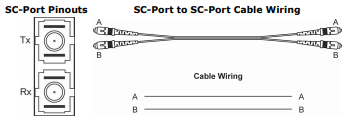

Концепция порта и кабеля SC / ST довольно проста.Предположим, вы подключаете устройства I и II; вопреки электрическим сигналам,оптические сигналы не требуют схемы для передачи данных.Следовательно, одна из оптических линий используется для передачи данных от устройства.I к устройству II, а другая оптическая линия используется для передачи данных от устройстваII к устройству I для полнодуплексной передачи.Не забудьте подключить порт Tx (передача) устройства I к Rx (прием)порт устройства II и порт Rx (прием) устройства I на Tx (передача)порт устройства II. Если вы делаете свой собственный кабель, мы рекомендуем пометить двастороны одной линии с одной и той же буквой (от A к A и от B к B, как показанониже или A1-to-A2 и B1-to-B2).

Резервные входы питания

Оба входа питания могут быть подключены одновременно к источнику постоянного тока под напряжением.источники. Если один источник питания выходит из строя, другой действующий источник действует как резервный,и автоматически обеспечивает все потребности EDS в электроэнергии.

Подключение Auto MDI / MDI-X

Функция Auto MDI / MDI-X позволяет пользователям подключать EDSПорты 10 / 100BaseTX для любого типа устройства Ethernet без необходимостиОбратите внимание на тип кабеля Ethernet, который используется для подключения.Это означает, что вы можете использовать как прямой, так и перекрестный кабель.кабель для подключения ЭЦП к устройствам Ethernet.
