Как работает автоматический выключатель?

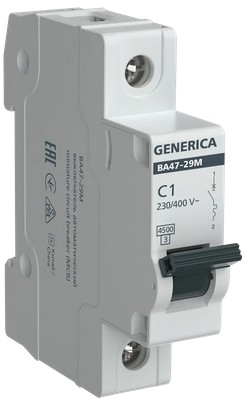

Автоматический выключатель - это электрическое устройство, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий путем автоматического отключения электропитания в случае возникновения электрических аварий. Это одно из наиболее распространенных устройств защиты в электрических системах, используемых как в бытовых, так и в промышленных целях. Давайте рассмотрим, что такое автоматический выключатель, как он устроен и как работает.

Автоматический выключатель (также известный как автомат) - это устройство, которое автоматически отключает цепь электропитания в случае перегрузки или короткого замыкания. Он выполняет функцию защиты электрических устройств и оборудования от повреждений, а также предотвращает возможные пожары и другие опасные ситуации, связанные с перегревом проводов или оборудования.

Устройство

• Механизм триггера: Основным компонентом автоматического выключателя является механизм триггера, который реагирует на изменение тока в цепи и инициирует отключение электропитания в случае перегрузки или короткого замыкания. Этот механизм может быть основан на термомагнитном или электромагнитном принципе работы.
• Термомагнитный механизм: В термомагнитном автоматическом выключателе используются два механизма защиты: тепловой и магнитный. Тепловой механизм реагирует на перегрузку тока, вызванную длительным превышением номинального значения тока, что приводит к нагреву биметаллического элемента. Магнитный механизм реагирует на кратковременные высокие токовые импульсы, характерные для коротких замыканий.
• Электромагнитный механизм: В электромагнитном автоматическом выключателе используется только магнитный механизм защиты, который реагирует на мгновенное увеличение тока при коротком замыкании. Этот механизм работает на основе электромагнитного воздействия, когда магнитное поле, создаваемое током, приводит к мгновенному выключению выключателя.
• Контактные устройства: При срабатывании автоматического выключателя контактные устройства размыкаются, прерывая электрическую цепь и отключая питание от оборудования. Это предотвращает передачу электропитания через автоматический выключатель и защищает электрические устройства от повреждений.
• Индикатор состояния: Некоторые автоматические выключатели могут быть оснащены индикатором состояния, который показывает, сработал ли выключатель, и требует ли он перезапуска после аварийной ситуации. Это помогает операторам быстро определить причину отключения электропитания и принять необходимые меры по устранению проблемы.

Принцип работы

• Перегрузка: При превышении тока выше установленного предела термомагнитный механизм автоматического выключателя начинает реагировать на нагрев биметаллического элемента. Это приводит к срабатыванию теплового механизма, который размыкает контакты и отключает электропитание.
• Короткое замыкание: При возникновении короткого замыкания магнитный механизм автоматического выключателя мгновенно реагирует на высокие токовые импульсы и размыкает контакты. Это позволяет быстро прервать электрическую цепь и предотвратить возможные повреждения оборудования.
• Автоматическое восстановление: После срабатывания автоматический выключатель может автоматически восстановить подачу электропитания, если исчезла причина аварийного отключения (например, после устранения перегрузки или короткого замыкания). Если причина остается, то выключатель требует ручного восстановления.
