Семь критических факторов при выборе цифрового микроскопа для пайки

1. Рабочее расстояние: пространство для манипуляций

Рабочее расстояние — определяющий фактор для выбора цифрового электронного микроскопа при работе с паяльником. Многочисленные представленные на рынке USB-микроскопы обладают критически малым расстоянием в несколько сантиметров между объективом и рабочей поверхностью. Пластиковые корпуса таких устройств подвержены быстрому износу от воздействия агрессивных паров флюса и непреднамеренных контактов с нагретым инструментом.

Компактные модели со встроенным экраном обеспечивают расстояние около 6-8 см при необходимом для пайки увеличении, что делает их приемлемыми для нерегулярного любительского использования. Однако такие устройства также подвержены преждевременному износу из-за негативного воздействия паров и механических повреждений.

Для профессиональной работы рекомендуемое рабочее расстояние составляет 12-16,5 см при стандартном диапазоне увеличения 8-20 крат. Это создает оптимальное пространство для свободного маневрирования паяльником и другими инструментами без риска повреждения оптической системы.

2. Диапазон увеличения: соответствие задачам

Оптимальный диапазон увеличения для стандартных паяльных работ составляет 8-20 крат. Для диагностических процедур, включающих оценку состояния компонентов и поиск дефектов, может потребоваться увеличение до 45-50 крат, а в некоторых специализированных случаях — 90-100 или даже 150-200 крат.

Функция плавного изменения увеличения (Zoom) чрезвычайно полезна для первоначального обзора платы при минимальном увеличении с последующей точной фокусировкой на рабочей области. Остерегайтесь маркетинговых обещаний сверхвысоких увеличений — заявления о возможностях порядка 1000 крат относятся к цифровому масштабированию, которое критически снижает детализацию изображения, делая его неинформативным.

3. Штативная система: стабильность превыше всего

Невозможно переоценить значимость качественной штативной системы для цифрового микроскопа. Устойчивость конструкции, отсутствие люфтов в механизмах фокусировки и регулировки увеличения — критические характеристики, которыми редко обладают бюджетные USB-микроскопы и компактные модели.

Недостаточная жесткость штатива приводит к постоянному дрожанию изображения и его смещению при настройке параметров, что значительно осложняет прецизионные работы и вызывает быстрое утомление зрения. Профессиональные решения комплектуются металлическими штативами с прецизионными механизмами регулировки и площадью основания не менее 20×27 см для обеспечения максимальной стабильности.

4. Камера: скорость, разрешение, функциональность

Минимальная задержка видеопотока — определяющий фактор для камеры микроскопа, используемого при пайке. Важно понимать, что заявленная частота кадров не всегда отражает фактическую задержку: некоторые модели с частотой 30 fps демонстрируют заметное временное смещение между реальным действием и его отображением на экране, что существенно затрудняет точные манипуляции.

Для комфортной работы рекомендуется выбирать камеры с частотой обновления 30-60 кадров в секунду и разрешением от Full HD до 4K. Отдельного внимания заслуживают модели с автофокусом, значительно упрощающие работу при частом изменении высоты фокусировки или настроек увеличения.

Продвинутые камеры обладают расширенным функционалом: фото- и видеофиксация, встроенные измерительные инструменты. При выборе решений с подключением к компьютеру следует учитывать, что скорость передачи данных через USB может быть ниже, чем при прямом HDMI-соединении.

5. Дисплей: качественное отображение деталей

Эффективность работы определяется не только оптическими характеристиками, но и параметрами дисплея. Минимально комфортный размер экрана составляет 7 дюймов с разрешением 1024×600 пикселей. При рассмотрении микроскопов с камерами высокого разрешения необходимо удостовериться, что комплектный дисплей соответствует этому уровню детализации.

На рынке представлены модели с экранами разрешения Full HD (диагональ 10 дюймов) и 4K (диагональ 13 дюймов). Альтернативным решением является приобретение микроскопа с HDMI-выходом без собственного дисплея для подключения к внешнему монитору. Этот вариант позволяет сэкономить средства и получить качественное изображение, однако снижает мобильность системы.

6. Освещение: равномерность и отсутствие бликов

Оптимальное решение для пайки — кольцевая подсветка диаметром 7-12 см с мощностью от 5 Вт. Такая конфигурация обеспечивает равномерное освещение без выраженных теней от инструментов и бликов, что критически важно для комфортной работы.

Малоразмерные кольцевые осветители, расположенные вблизи объектива, склонны к образованию бликов на поверхности платы. В качестве дополнительного источника освещения может использоваться лучевая подсветка, которая создает контрастное освещение с выраженными тенями, подчеркивающими рельеф поверхности — особенно полезно при поиске микротрещин и других дефектов.

7. Наклон микроскопа: восприятие пространства

Вертикальное расположение микроскопа над рабочей зоной требует определенной адаптации техники манипуляций из-за отсутствия стереоскопического эффекта. Для специалистов, имеющих опыт работы с бинокулярными микроскопами, рекомендуются цифровые модели с возможностью регулировки наклона корпуса, значительно облегчающие контроль высоты инструмента относительно платы.

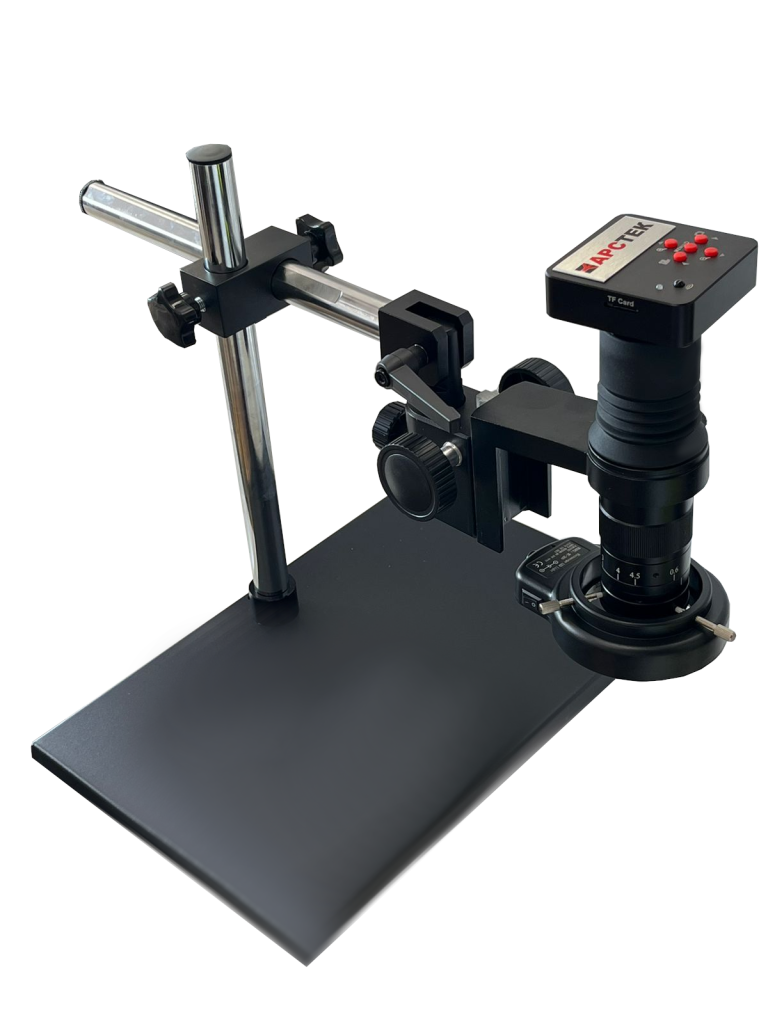

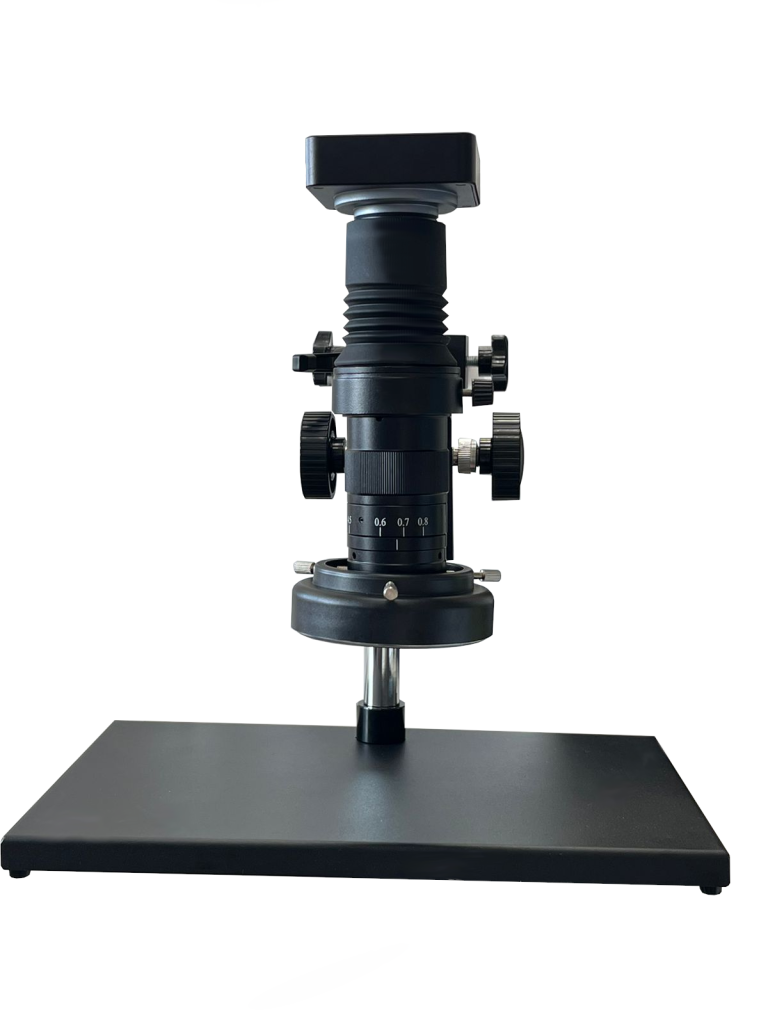

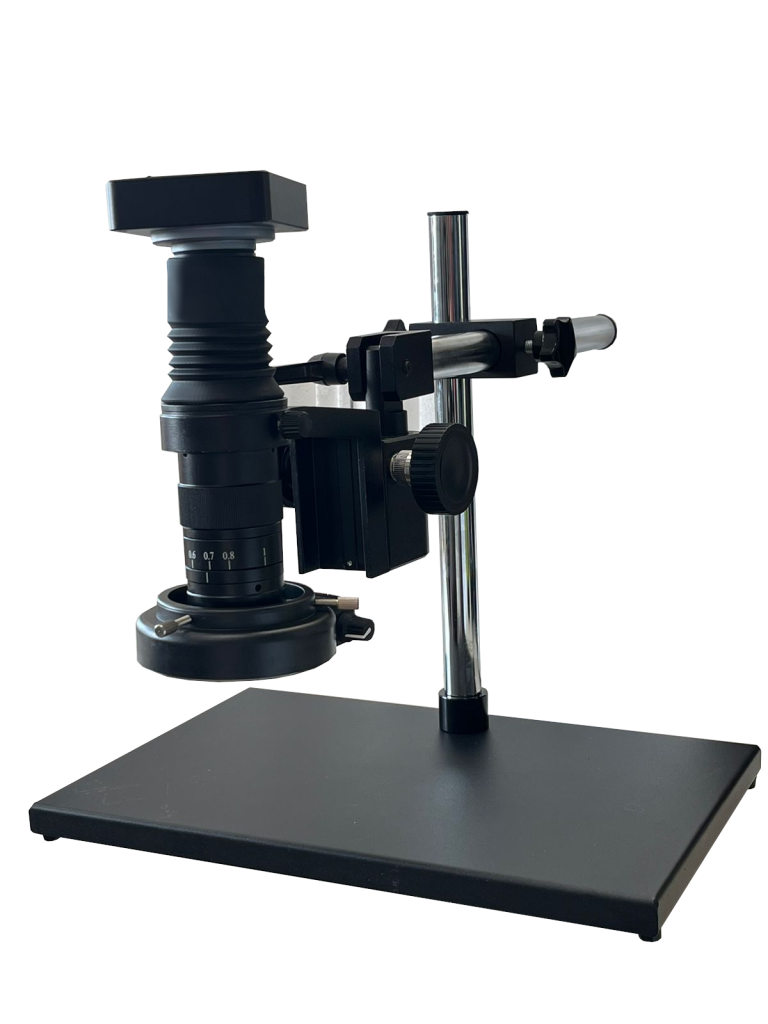

Для подбора оптимального цифрового микроскопа, отвечающего всем перечисленным требованиям, рекомендуем обратиться к специалистам компании ARSTEK — экспертам в области микроскопии для электроники. Особого внимания заслуживают модели ARSTEK MIMIC (цифровой электронный с монитором), ARSTEK MIMIC BM (цифровой электронный без монитора), а также стереоскопические микроскопы ARSTEK SZ0750 (с выходом для камеры) и ARSTEK SZ0745 (бинокулярный).
