Переделка блока питания: от компьютерного ATX до лабораторного источника

В арсенале любого радиолюбителя, мастера или просто энтузиаста, работающего с электроникой, должен быть надежный и мощный источник питания. Однако качественные лабораторные блоки стоят недешево, а для разовых проектов их покупка не всегда оправдана. Решение есть, и оно часто пылится в старом системном блоке — это компьютерный блок питания (БП) формата ATX. Его переделка открывает широкие возможности для создания универсального источника питания для самых разных задач. Множество электронных компонентов и готовых модулей для таких проектов можно найти на специализированных порталах, например, https://radaelectron.ru, но базовые принципы модификации доступны для освоения даже начинающим. В этой статье мы подробно разберем, как дать вторую жизнь старому компьютерному БП, превратив его в полезный инструмент для вашей мастерской.

Зачем и какой блок питания можно переделать?

Прежде чем браться за паяльник, важно понять, какие преимущества дает такая модификация и какие устройства лучше всего для этого подходят. Мотивация здесь не только в экономии, но и в получении мощного и стабильного источника с несколь несколькими линиями напряжений. Компьютерные БП изначально спроектированы для стабильной и долговременной работы под нагрузкой, они имеют встроенные защиты от короткого замыкания (КЗ), перегрузки по току и перенапряжения. Это делает их отличной базой для кастомизации.

Какие блоки питания подходят для переделки?

Лучшим выбором станут старые блоки питания стандарта ATX, выпущенные до 2010-2012 годов. Их ключевое преимущество — схемотехника, построенная на базе популярного ШИМ-контроллера TL494 (или его аналогов, таких как KA7500, DBL494). Эта микросхема легко поддается модификации, позволяя регулировать выходное напряжение и ток в широких пределах. Более современные БП часто используют более сложные контроллеры с цифровым управлением и групповой стабилизацией, вмешательство в работу которых требует глубоких знаний и специального оборудования.

Важно: Не стоит брать для переделки самые дешевые и маломощные (менее 300 Вт) блоки. Как правило, в них используются компоненты низкого качества, а схемотехника максимально упрощена, что ограничивает их надежность и потенциал для модификации.

Оптимальным вариантом будет блок мощностью 400-500 Вт от известного производителя (FSP, Chieftec, Delta, Seasonic). Такие устройства имеют качественную элементную базу и продуманную систему охлаждения, что является залогом долгой и стабильной работы будущего лабораторного источника.

Теоретическая подготовка и меры безопасности: что нужно знать перед началом

Прежде чем вскрывать корпус блока питания, необходимо разобраться в его устройстве и усвоить базовые правила безопасности. Импульсный блок питания (ИБП) — сложное устройство, работающее напрямую от сети 220В. Неосторожное обращение с ним может привести не только к выходу из строя самого блока, но и к серьезной электротравме.

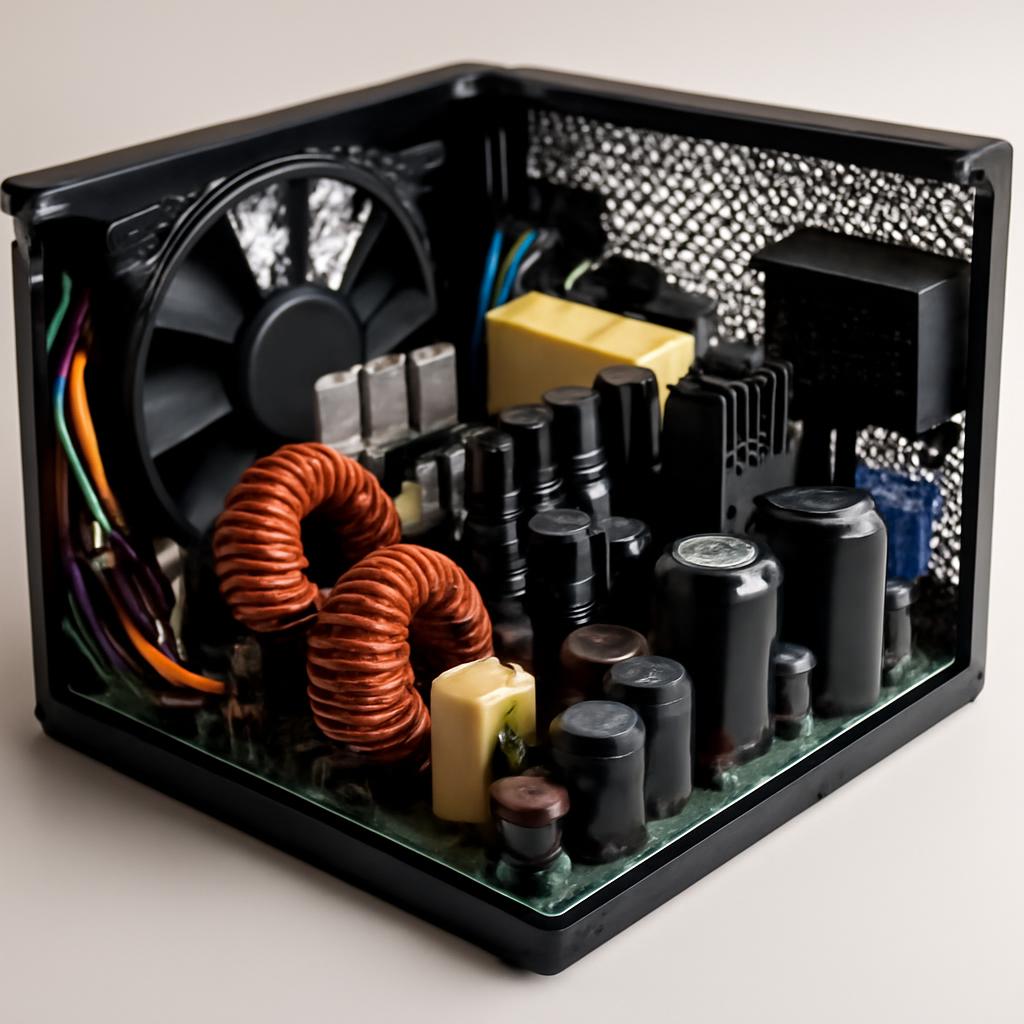

Основные узлы импульсного блока питания: высоковольтная часть, трансформатор, низковольтные выпрямители и ШИМ-контроллер.

Принцип работы и стабилизации напряжения в ATX

Сердцем любого ИБП является ШИМ-контроллер (широтно-импульсный модулятор), который управляет силовыми транзисторами. Они, в свою очередь, с высокой частотой "накачивают" импульсный трансформатор. Далее переменное напряжение с вторичных обмоток выпрямляется и сглаживается. Компьютерный БП выдает несколько стандартных напряжений:

+3.3 В (оранжевые провода)
+5 В (красные провода)
+12 В (желтые провода)
-12 В (синий провод)
-5 В (белый провод, в старых БП)
+5 В SB (фиолетовый провод) - дежурное напряжение, присутствует всегда, когда БП включен в розетку.
PS_ON (зеленый провод) - для запуска блока его нужно замкнуть на "землю" (черный провод).

Ключевой момент, который нужно понять для успешной переделки, — это система обратной связи. В большинстве старых ATX блоков стабилизация выходных напряжений осуществляется по линиям +5 В и +3.3 В. Это означает, что ШИМ-контроллер следит именно за этими напряжениями и корректирует свою работу так, чтобы они оставались в норме. Если вы начнете сильно нагружать только линию +12 В, напряжение на ней может "просесть", а на линии +5 В, наоборот, вырасти, что может привести к срабатыванию защиты.

Простая переделка, заключающаяся лишь в замыкании зеленого провода на черный и установке нагрузочного резистора на линию +5 В, не превращает БП в полноценный лабораторный источник. Она лишь позволяет использовать его как стационарный источник фиксированных напряжений.

Ключевые правила безопасности

Работа с импульсным блоком питания требует предельной осторожности. Внутри корпуса присутствуют цепи с опасным для жизни напряжением.

Всегда отключайте БП от сети. Перед вскрытием корпуса выньте вилку из розетки и подождите не менее 5-10 минут.
Разряжайте высоковольтные конденсаторы. На входе БП стоят два больших электролитических конденсатора, которые могут хранить заряд напряжением до 310 В. После отключения от сети их необходимо принудительно разрядить через резистор сопротивлением 10-20 кОм и мощностью 2-5 Вт. Никогда не замыкайте их выводы напрямую!
Не трогайте первичную цепь. "Горячая" или первичная часть схемы (до трансформатора) находится под сетевым напряжением. Любые прикосновения к ней при включенном БП смертельно опасны.
Используйте изолированный инструмент. Работайте на сухой, непроводящей поверхности (деревянный стол, резиновый коврик).
Проверяйте отсутствие напряжения. Прежде чем прикасаться к компонентам, всегда проверяйте мультиметром отсутствие напряжения на выводах входных конденсаторов.

Необходимые инструменты и материалы

Для базовой переделки вам понадобится стандартный набор радиолюбителя:

Мультиметр для измерения напряжений и сопротивлений.
Паяльник мощностью 40-60 Вт, припой, флюс.
Набор отверток, кусачки, пассатижи, пинцет.
Инструмент для зачистки проводов.
Нагрузочный резистор (например, цементный, 5-10 Ом, 10-20 Вт).
Клеммы или разъемы ("бананы") для удобного подключения нагрузки.
Провода разного сечения и термоусадочные трубки для изоляции соединений.

Если вы планируете делать регулируемый блок питания, список пополнится радиодеталями: переменными и постоянными резисторами, возможно, операционным усилителем и другими компонентами в зависимости от выбранной схемы.

Простая переделка ATX в источник фиксированных напряжений

Это самый легкий и быстрый способ дать блоку питания вторую жизнь. В результате вы получите мощный источник с несколькими линиями: +12 В, +5 В и +3.3 В. Такой вариант отлично подойдет для питания светодиодных лент, зарядки аккумуляторов через специальные модули, проверки автомобильной электроники и многих других задач, где не требуется регулировка напряжения.

Шаг 1: подготовка и разборка

Убедившись, что блок отключен от сети и конденсаторы разряжены, открутите винты и снимите металлический кожух. Внутри вы увидите плату и пучок разноцветных проводов. Внимательно осмотрите плату на предмет вздувшихся конденсаторов, потемневших резисторов или других поврежденных элементов. Если таковые имеются, их следует заменить перед дальнейшей работой.

Чистота — залог здоровья не только человека, но и электроники. Перед началом работ тщательно очистите внутренности блока от скопившейся пыли с помощью кисточки и сжатого воздуха. Пыль может быть токопроводящей и вызывать короткие замыкания.

Далее необходимо разобраться с проводами. Все провода одного цвета соединены с одной и той же точкой на плате. Наша задача — сгруппировать их и убрать лишние. Лишними для нас будут провода -12 В (синий), -5 В (белый, если есть), и сигнальные провода Power Good (серый). Их можно аккуратно выпаять из платы или просто откусить у самого основания.

Шаг 2: запуск и нагрузка

Чтобы блок питания запустился без подключения к материнской плате, необходимо замкнуть зеленый провод (PS_ON) на любой черный (GND, "земля"). Это можно сделать с помощью небольшого отрезка провода и пайки или установить на корпус тумблер, который будет выполнять эту функцию. Для постоянной работы проще всего соединить эти провода внутри корпуса.

Следующий важный момент — создание минимальной нагрузки. Как мы уже говорили, стабилизация в большинстве ATX блоков осуществляется по линиям +5 В и +3.3 В. Без нагрузки на эти линии напряжение на выходе +12 В может быть нестабильным или блок вовсе не запустится, уйдя в защиту. Чтобы этого избежать, необходимо подключить к линии +5 В (красные провода) мощный нагрузочный резистор. Его параметры подбираются так, чтобы обеспечить ток нагрузки около 0.5-1 А. По закону Ома (R = U/I), для напряжения 5 В и тока 1 А потребуется резистор сопротивлением 5 Ом. Мощность резистора должна быть с запасом: P = U * I = 5 В * 1 А = 5 Вт. Лучше взять резистор на 10-15 Вт, так как он будет сильно греться. Его следует установить на радиатор или разместить так, чтобы он не касался других элементов и хорошо обдувался вентилятором.

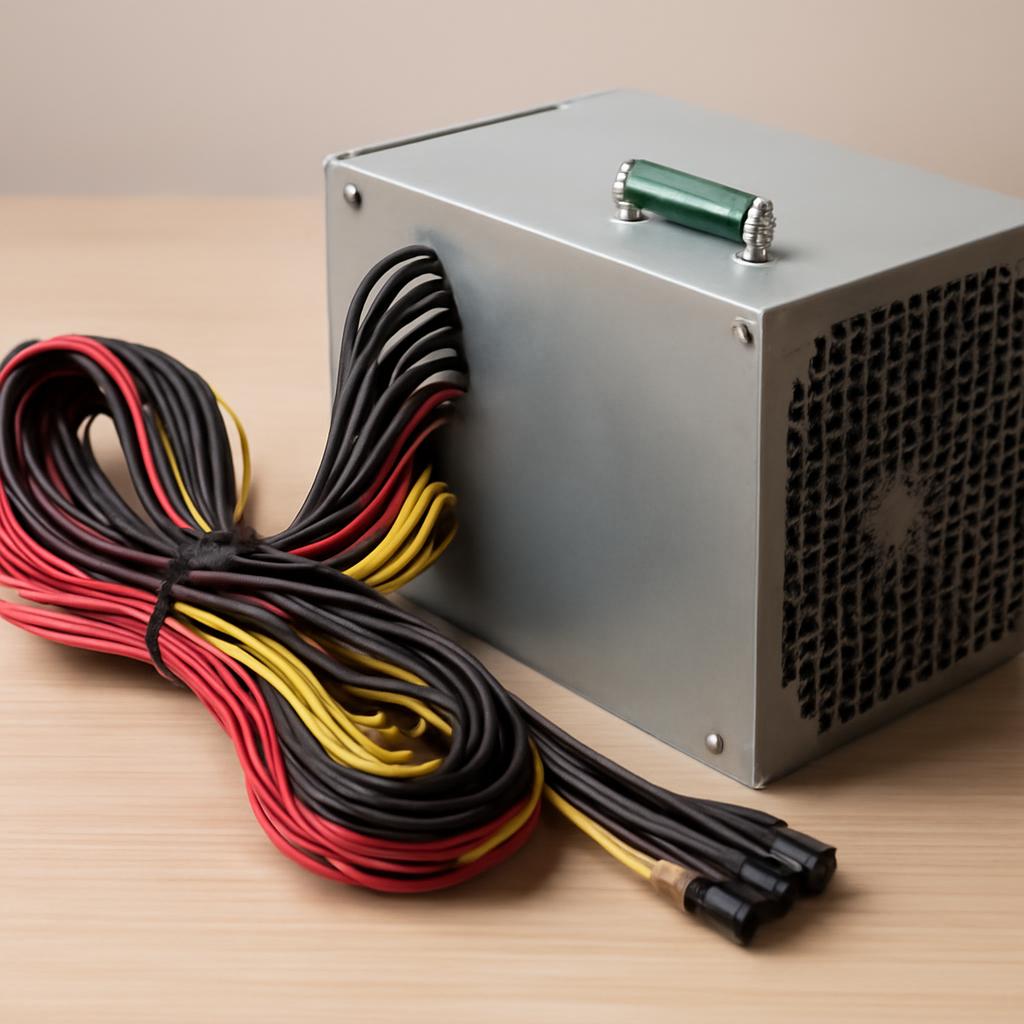

Сгруппированные по цветам провода и установленный на радиатор нагрузочный резистор для линии +5В.

Шаг 3: оформление выходов

После того как все лишние провода удалены, а запуск и нагрузка обеспечены, остается организовать удобные выходы. Соберите все провода одного цвета в пучки: желтые (+12 В), красные (+5 В), оранжевые (+3.3 В) и черные (GND). Чем больше проводов в пучке, тем больший ток можно будет снять с этой линии без существенных потерь.

На передней или верхней панели корпуса можно просверлить отверстия и установить клеммные колодки или разъемы типа "банан". Это позволит удобно и быстро подключать различные устройства. Припаяйте подготовленные пучки проводов к соответствующим клеммам. Не забудьте подписать каждую клемму, указав напряжение и полярность.

Для индикации работы блока питания можно использовать светодиод. Подключите его через токоограничивающий резистор (1-2 кОм) к линии дежурного напряжения +5V SB (фиолетовый провод) и земле (черный). Так светодиод будет гореть всегда, когда БП включен в сеть.

После сборки обязательно проверьте выходные напряжения мультиметром без нагрузки и под небольшой нагрузкой. Если все значения в пределах нормы, ваш простой, но мощный источник питания готов к работе.

Переделка ATX в регулируемый лабораторный блок питания

Это более сложный, но и гораздо более интересный вариант модификации. Цель — получить возможность плавно регулировать выходное напряжение и, в идеале, ограничивать ток. Для этого нам придется вмешаться в схему обратной связи ШИМ-контроллера TL494 (или его аналога).

Теория: как управлять TL494

Микросхема TL494 имеет два операционных усилителя ошибки. Их выходы (выводы 1, 2, 15, 16) используются для контроля выходного напряжения и тока. В стандартной схеме ATX БП они следят за напряжениями +5 В и +12 В. Наша задача — "обмануть" контроллер, заставив его думать, что напряжение ниже, чем нужно, и тем самым повысить его, или наоборот. Также мы можем использовать второй усилитель для организации защиты по току.

Регулировка напряжения обычно осуществляется путем изменения делителя напряжения, подключенного к первому выводу (IN+) микросхемы TL494. Этот вывод сравнивает напряжение с внутреннего источника опорного напряжения (ИОН) 5 В (вывод 14). Изменяя сопротивление в делителе с помощью переменного резистора, мы можем менять выходное напряжение блока.

Диаграмма распределения трудозатрат при переделке БП в лабораторный Примерное распределение усилий при создании регулируемого блока питания из ATX.

Шаг 1: подготовка платы и поиск "обвязки" TL494

Первым делом необходимо найти на плате микросхему TL494/KA7500. Затем, используя даташит (техническую документацию) на микросхему, нужно отследить дорожки, идущие от ее выводов. Нас в первую очередь интересуют выводы 1, 2, 3, 4, 13, 14, 15, 16. Необходимо аккуратно выпаять или перерезать дорожки, которые соединяют эти выводы со старой схемой стабилизации по +3.3 В, +5 В и -12 В. Все цепи, отвечающие за формирование этих напряжений, нам больше не понадобятся. Их компоненты (диодные сборки, дроссели, конденсаторы) можно полностью удалить с платы, чтобы освободить место и улучшить охлаждение.

Внимание! Не трогайте цепи, относящиеся к дежурному источнику питания (+5V SB) и питанию самой микросхемы TL494 (обычно вывод 12). Без них блок не запустится.

Основной линией, которую мы будем регулировать, станет +12 В. Именно ее компоненты — мощную диодную сборку Шоттки, дроссель групповой стабилизации и выходные конденсаторы — нужно оставить. Часто для повышения максимального выходного напряжения требуется заменить выходные конденсаторы на аналогичные с более высоким рабочим напряжением (например, с 16 В на 25 В или 35 В).

Шаг 2: сборка схемы регулировки напряжения

Существует множество схем переделки. Рассмотрим одну из самых популярных и проверенных. Она заключается в создании нового делителя напряжения для первого вывода TL494.

Отключаем старую обратную связь. Находим резисторы, подключенные к 1-й ножке TL494, и выпаиваем их. Теперь контроллер не получает информации о выходном напряжении.
Собираем новый делитель. Нам понадобится один постоянный и один переменный резистор. Выходное напряжение +12 В (после дросселя) подается через постоянный резистор (например, 2.7 кОм) на 1-ю ножку. Между 1-й ножкой и "землей" (GND) подключается переменный резистор (например, 10 кОм). Вращая его, мы будем изменять напряжение на 1-й ножке, заставляя ШИМ-контроллер менять выходное напряжение на основной линии.
Корректируем "мертвую зону". Вывод 4 (Dead Time Control) отвечает за минимальную длительность импульсов. Подав на него небольшое напряжение (0.2-0.5 В), можно ограничить минимальное выходное напряжение, чтобы оно не падало до нуля, что может быть нестабильно для некоторых БП.

После сборки этой простой схемы вы сможете регулировать напряжение на бывшей 12-вольтовой линии примерно от 3-4 В до 20-24 В. Точный диапазон будет зависеть от конкретного блока питания и номиналов резисторов.

Шаг 3: добавление регулировки тока

Для полноценного лабораторного блока питания необходима функция ограничения (стабилизации) тока. Для этого мы задействуем второй усилитель ошибки TL494 (выводы 15 и 16). Идея состоит в том, чтобы измерять падение напряжения на низкоомном резисторе (шунте), включенном в разрыв минусового провода.

В качестве шунта можно использовать несколько параллельно соединенных низкоомных резисторов (например, 5 штук по 0.1 Ом мощностью 5 Вт дадут общее сопротивление 0.02 Ом) или отрезок константановой или манганиновой проволоки. Падение напряжения с этого шунта подается на схему, собранную на операционном усилителе (например, LM358), которая усиливает этот слабый сигнал и подает его на 15-й вывод TL494. Переменный резистор в этой схеме позволит задавать порог срабатывания защиты по току.

Когда ток через нагрузку превышает установленное значение, напряжение на выходе шунта растет, усиливается и подается на вход усилителя ошибки. Тот, в свою очередь, уменьшает длительность импульсов ШИМ, снижая выходное напряжение и тем самым поддерживая ток на заданном уровне.

Сравнительная таблица методов переделки

Параметр Простая переделка (фиксированные напряжения) Сложная переделка (лабораторный БП) Сложность реализации Низкая, подходит для начинающих Высокая, требует знаний схемотехники Функциональность Источник нескольких фиксированных напряжений (+12В, +5В, +3.3В) Регулируемое напряжение (например, 0-24В), регулируемое ограничение тока Затраты времени 1-2 часа От 5-8 часов до нескольких дней Стоимость компонентов Минимальная (резистор, клеммы) Средняя (переменные резисторы, ОУ, шунт, вольтметр, амперметр) Область применения Питание устройств с фиксированным напряжением, зарядка аккумуляторов (с доп. модулем) Разработка и отладка электронных схем, зарядка любых аккумуляторов, гальваника

Шаг 4: сборка и настройка

После того как все схемы собраны на плате, необходимо вывести органы управления (переменные резисторы для регулировки тока и напряжения) и индикации (цифровой вольтметр-амперметр) на переднюю панель. Для этого в металлическом корпусе БП сверлятся или вырезаются необходимые отверстия. Все соединения следует выполнять проводами достаточного сечения и тщательно изолировать.

Первый запуск модифицированного блока лучше производить через страховочную лампу накаливания (100-150 Вт), включенную последовательно с БП в сеть 220В. Если в схеме есть короткое замыкание, лампа ярко загорится и защитит компоненты от выхода из строя. Если лампа лишь кратковременно вспыхивает и затем горит вполнакала или гаснет — все в порядке, можно проводить дальнейшую настройку. Проверьте диапазон регулировки напряжения и работоспособность ограничения тока, подключая к выходу мощную нагрузку (например, автомобильную лампу) и замыкая выходы через амперметр.

Практические применения и идеи для дальнейших улучшений

Переделанный блок питания открывает широкие горизонты для творчества и решения практических задач. Его мощность и функциональность позволяют использовать его в самых разных сферах, от простого хобби до полупрофессиональной деятельности. Рассмотрим наиболее популярные сценарии использования и способы дальнейшего апгрейда вашего нового устройства.

Создание мощного зарядного устройства

Одним из самых востребованных применений переделанного БП является создание универсального зарядного устройства (ЗУ) для различных типов аккумуляторов: свинцово-кислотных (автомобильных), литий-ионных (Li-ion), литий-железо-фосфатных (LiFePO4) и других. Лабораторный блок питания с регулировкой напряжения и тока идеально подходит для этой цели, так как позволяет реализовать правильный алгоритм заряда CC/CV (Constant Current / Constant Voltage).

Заряд свинцово-кислотных аккумуляторов: Для стандартного 12-вольтового автомобильного аккумулятора выставляется напряжение окончания заряда 14.4-14.8 В. Ток заряда устанавливается на уровне 10% от емкости аккумулятора (например, для АКБ 60 Ач ток заряда должен быть 6 А). Блок будет заряжать аккумулятор постоянным током до тех пор, пока напряжение на клеммах не достигнет установленного значения, после чего перейдет в режим стабилизации напряжения, а ток начнет падать.
Заряд литиевых сборок: Здесь требуется особая точность. Напряжение окончания заряда для Li-ion ячеек составляет 4.2 В на элемент, для LiFePO4 — 3.65 В. Превышение этих значений недопустимо. Поэтому для зарядки литиевых сборок рекомендуется использовать переделанный БП совместно со специальной платой BMS (Battery Management System), которая контролирует напряжение на каждой ячейке и защищает их от перезаряда, переразряда и короткого замыкания.

При зарядке аккумуляторов, особенно свинцово-кислотных, выделяются взрывоопасные газы (водород). Всегда проводите зарядку в хорошо проветриваемом помещении и следите за температурой аккумулятора.

Питание для гальваники и электролиза

Процессы нанесения металлических покрытий (гальваника), травления печатных плат или электролиза требуют источника постоянного тока, способного отдавать большой ток при относительно низком напряжении. Переделанный ATX БП отлично справляется с этой задачей. Возможность точной регулировки тока позволяет контролировать скорость и качество процесса. Например, для меднения или цинкования деталей можно установить необходимое напряжение (обычно несколько вольт) и подобрать оптимальную плотность тока для получения ровного и качественного покрытия.

Источник питания для мастерской

Конечно, основное назначение лабораторного блока питания — быть универсальным источником для отладки и ремонта различной электроники.

Проверка автомобильной электроники: Можно запитать и проверить работу автомагнитолы, фар, различных реле и датчиков прямо на рабочем столе.
Питание мощных светодиодных лент и матриц: В отличие от маломощных адаптеров, переделанный БП легко справится с питанием нескольких метров мощной светодиодной ленты без просадок напряжения.
Ремонт и разработка схем: Функция ограничения тока бесценна при первом включении новой или отремонтированной схемы. Выставив минимальный ток, можно безопасно подать питание. Если в схеме есть короткое замыкание, блок просто уйдет в режим стабилизации тока, не дав сгореть дорогостоящим компонентам.

Идеи для дальнейшего усовершенствования

Даже после основной переделки всегда есть простор для улучшений. Вот несколько идей, как сделать ваш лабораторный БП еще более удобным и функциональным:

Триггерная защита: Добавить в схему триггер, который будет полностью отключать выход при срабатывании защиты по току, а не просто ограничивать его. Это полезно для защиты особо чувствительной электроники.
Плавный пуск: Реализовать схему, которая будет плавно поднимать напряжение на выходе при включении.
Термоконтроль вентилятора: Заменить штатное подключение вентилятора на схему с термодатчиком (термистором), которая будет регулировать обороты в зависимости от температуры радиаторов. Это сделает блок питания практически бесшумным при малых нагрузках.
Дополнительные выходы: Вывести на панель отдельные выходы с фиксированными напряжениями, например, +5 В от дежурного источника для питания USB-устройств или микроконтроллеров.
Энкодер для управления: Заменить аналоговые переменные резисторы на цифровой энкодер и микроконтроллер (например, Arduino) для более точной и удобной установки напряжения и тока.

Сравнительная таблица популярных ШИМ-контроллеров в ATX блоках

Микросхема Особенности и пригодность к переделке Типичная мощность БП TL494 / KA7500"Золотой стандарт" для переделки. Легко модифицируется, множество готовых схем и инструкций. Два усилителя ошибки позволяют реализовать регулировку напряжения и тока. 250-500 Вт (старые модели) SG6105 / AT2005Более сложный контроллер, объединяющий в себе ШИМ и схему мониторинга напряжений (супервизор). Переделка возможна, но требует более глубокого вмешательства в схему и "обмана" встроенных защит. 300-550 Вт WT7520 / WT7525Аналогичен SG6105. Часто используется в блоках средней ценовой категории. Переделка сложна, так как многие цепи обратной связи интегрированы внутри микросхемы. 350-600 Вт CM6800 / ML4800Контроллер с активным корректором коэффициента мощности (APFC). Используется в более современных и дорогих блоках. Переделка крайне сложна и не рекомендуется для начинающих. 450 Вт и выше

В заключение этого раздела хочется сказать, что переделка блока питания — это не просто способ сэкономить, но и отличная возможность глубже понять принципы работы импульсной техники, получить ценные навыки пайки и схемотехники. Созданное своими руками устройство будет служить верой и правдой долгие годы, помогая в реализации новых, еще более смелых электронных проектов.

Частые ошибки и методы их устранения: что делать, если что-то пошло не так

Даже при самом тщательном следовании инструкциям в процессе переделки могут возникнуть непредвиденные трудности. Это нормально, ведь каждый блок питания имеет свои схемотехнические особенности. Важно не паниковать, а методично найти и устранить причину неисправности. Ниже мы разберем самые распространенные проблемы и способы их решения.

Проблема 1: блок питания не запускается

Вы все собрали, включаете тумблер, но вентилятор не вращается, и на выходах нет напряжения. Причины могут быть следующими:

Не замкнут PS_ON: Убедитесь, что зеленый провод надежно соединен с черным (GND). Проверьте качество пайки или надежность соединения в клемме.
Отсутствует дежурное напряжение: Проверьте мультиметром напряжение между фиолетовым (+5V SB) и черным проводом. Оно должно быть в районе +5 В. Если его нет, значит, неисправен дежурный источник питания, и дальнейшая переделка нецелесообразна без его ремонта.
Сработала защита: Возможно, где-то в схеме короткое замыкание. Внимательно осмотрите плату на предмет "соплей" припоя, касающихся друг друга дорожек или выводов компонентов.
Неправильное подключение к TL494: Если вы делали регулируемый блок, перепроверьте все изменения в обвязке ШИМ-контроллера. Возможно, вы случайно подали на какой-то из управляющих входов напряжение, которое блокирует запуск.

Проблема 2: блок питания отключается под нагрузкой

Блок запускается, на холостом ходу выдает стабильное напряжение, но при подключении даже небольшой нагрузки отключается. Это типичное поведение сработавшей защиты.

Срабатывание защиты от перегрузки (OCP/OPP): В некоторых блоках питания супервизор (отдельная микросхема, следящая за напряжениями) продолжает контролировать линии +3.3 В и +5 В. Поскольку мы их не используем, любая значительная нагрузка на линию +12 В вызывает дисбаланс, который супервизор расценивает как аварию. Решение — найти даташит на микросхему супервизора и отключить входы, отвечающие за контроль неиспользуемых линий, "посадив" их на землю или на опорное напряжение через резистор.
Перегрев: Убедитесь, что вентилятор работает исправно, а радиаторы силовых элементов чистые. При недостаточной эффективности охлаждения может срабатывать термозащита.

Проблема 3: сильный писк или свист во время работы

Посторонние звуки из импульсного блока питания — частое явление, но оно может свидетельствовать о проблемах.

Писк на холостом ходу: Часто возникает из-за работы ШИМ-контроллера в режиме "старт-стоп" при очень малой нагрузке. Обычно это не опасно и пропадает при подключении потребителя.
Громкий свист под нагрузкой: Может указывать на высохшие электролитические конденсаторы в выходных фильтрах. Их ESR (эквивалентное последовательное сопротивление) со временем растет, что нарушает стабильность обратной связи. Рекомендуется заменить все выходные конденсаторы на новые и качественные.
Вибрация дросселя или трансформатора: Иногда сердечник дросселя групповой стабилизации или импульсного трансформатора может вибрировать. Это можно исправить, аккуратно пропитав обмотки лаком или эпоксидной смолой.

Золотое правило ремонта электроники: сначала — тщательный визуальный осмотр, затем — измерения. Большинство неисправностей, таких как вздувшиеся конденсаторы, подгоревшие резисторы или холодная пайка, можно обнаружить невооруженным глазом.

Заключение

Переделка компьютерного блока питания — это увлекательный и полезный проект, позволяющий из старого и ненужного устройства создать мощный и функциональный инструмент для мастерской. Мы рассмотрели как простой способ получения источника с фиксированными напряжениями, так и сложный путь создания полноценного лабораторного блока с регулировкой тока и напряжения. Главное в этом процессе — аккуратность, терпение и строгое соблюдение техники безопасности.

Начинайте с простого, внимательно изучайте схемы и не бойтесь экспериментировать. Помните, что каждая ошибка — это ценный опыт, который делает вас более грамотным специалистом. Не торопитесь, проверяйте каждый свой шаг, и результат обязательно вас порадует. Берите в руки паяльник, находите старый блок питания и дайте ему вторую, гораздо более интересную жизнь!
