Как выстроить защиту распределительного щита без лишних аппаратов

Защита распределительного щита работает надёжно только тогда, когда каждый аппарат решает свою задачу и согласован с остальными элементами схемы. Избыточное количество устройств не компенсирует ошибки в расчёте: важнее правильно оценить нагрузки, разделить линии и определить, от каких аварийных режимов должна защищаться каждая цепь.

Какие риски должна перекрывать защита в квартирном, офисном или небольшом коммерческом щите

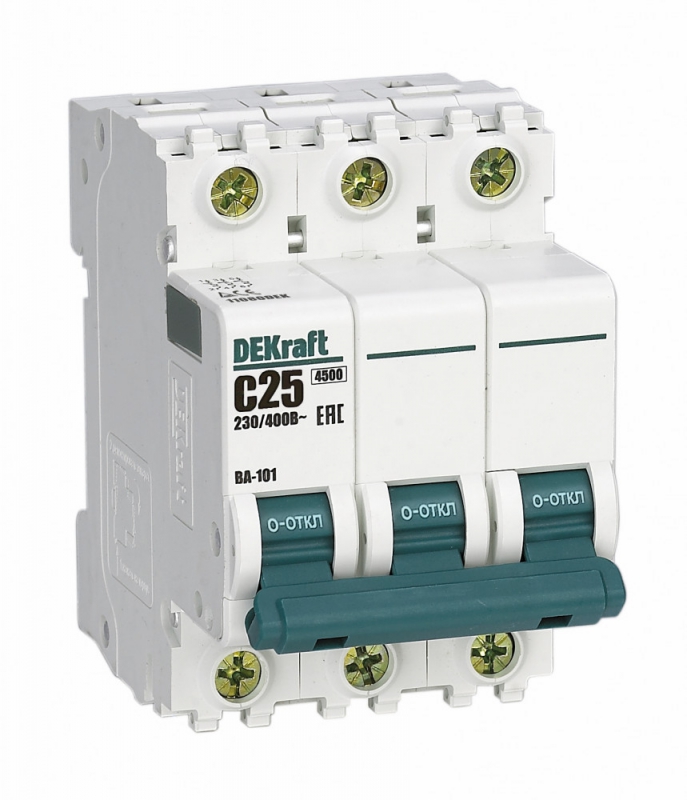

Оборудование Декрафт встречается в схемах, где требуется защита от перегрузки, короткого замыкания и токов утечки, но сам бренд не определяет правильность решения. Сначала устанавливаются возможные аварийные режимы конкретной сети, после чего под них выбираются автоматические выключатели, УЗО либо дифференциальные автоматы. Один аппарат нельзя считать универсальной заменой всем остальным, если его функции и характеристики не соответствуют условиям линии.

Перегрузка появляется, когда ток долго превышает допустимый для кабеля. Короткое замыкание вызывает резкий рост тока и требует быстрого отключения. Ток утечки имеет другую природу: он может возникать из-за повреждения изоляции, влаги или контакта токоведущей части с корпусом оборудования. Основные риски удобно разделить на три группы:

• перегрузка проводников и аппаратов длительным повышенным током;

• короткое замыкание с большим аварийным током;

• утечка тока на землю или доступные проводящие части.

Как разделить потребителей на группы с учётом мощности и характера нагрузки

Группировка начинается не с количества свободных модулей в щите, а со списка потребителей. Освещение, розеточные линии, электроплита, водонагреватель, кондиционер или технологическое оборудование отличаются мощностью, режимом работы и требованиями к защите. Если все нагрузки объединены под одним аппаратом, локальная неисправность может оставить без питания весь объект. При группировке учитываются характер нагрузки и параметры линии:

• расчётная и возможная пиковая нагрузка;

• сечение, материал и способ прокладки кабеля;

• однофазное или трёхфазное питание;

• условия эксплуатации и вероятность утечки;

• последствия отключения конкретной группы.

Практический подход состоит в выделении отдельных линий для мощных и ответственных потребителей, а также в разумном делении розеточных и осветительных групп. При этом номинал защитного аппарата привязывается прежде всего к допустимому току кабеля, а не к желанию получить больший запас по мощности. Автомат должен отключить линию раньше, чем проводник нагреется до опасной температуры.

Чем отличаются задачи автоматического выключателя, УЗО и дифференциального автомата

Автоматический выключатель реагирует на сверхток. Его тепловой расцепитель защищает линию при длительной перегрузке, а электромагнитный обеспечивает быстрое отключение при коротком замыкании. При обычной утечке на корпус или землю ток может оказаться недостаточным для срабатывания автомата, поэтому такую функцию нельзя приписывать ему автоматически.

УЗО сравнивает токи, проходящие по рабочим проводникам, и отключает цепь при появлении дифференциального тока выше установленного значения. От перегрузки и короткого замыкания УЗО самостоятельно не защищает, поэтому в классической схеме перед ним или в согласованной цепи предусматривается автоматический выключатель. Дифференциальный автомат объединяет обе функции в одном корпусе и способен защищать от сверхтока и утечки, если его параметры выбраны правильно.

Как подобрать номинал, число полюсов и характеристику срабатывания защитных аппаратов

Номинальный ток автомата выбирают так, чтобы защитить кабель от недопустимого нагрева. Слишком большой номинал превращает аппарат в слабое звено схемы: потребитель продолжит работать, а проводник при перегрузке будет нагреваться. Заниженный номинал, наоборот, приводит к отключениям при нормальной работе нагрузки. Перед выбором аппарата последовательно сопоставляются три группы параметров:

• допустимый длительный ток и сечение защищаемого кабеля;

• число полюсов с учётом схемы и количества рабочих проводников;

• пусковые токи нагрузки и условия быстрого отключения при коротком замыкании.

Характеристика мгновенного расцепления определяет диапазон токов, при которых электромагнитная защита срабатывает без выдержки, поэтому буква на корпусе не является условным обозначением «качества» автомата. Для типовых бытовых и многих офисных линий часто применяется характеристика C, однако конкретное решение зависит от пусковых токов и параметров петли короткого замыкания. Нагрузки с двигателями, трансформаторами или заметными бросками тока требуют отдельной оценки.

Как согласовать устройства разных уровней, чтобы авария не отключала весь объект

Если вводной и групповой автоматы подобраны без учёта друг друга, короткое замыкание в одной розеточной линии иногда приводит к одновременному отключению нескольких ступеней. Формальное увеличение номинала вводного аппарата проблему не решает, потому что селективность зависит от времятоковых характеристик и реальных токов аварии. Координацию оценивают по данным производителей и расчётным параметрам сети.

Похожая ситуация возникает с устройствами дифференциальной защиты. Когда несколько УЗО установлены последовательно и имеют одинаковые параметры срабатывания, заранее гарантировать отключение только нижестоящего устройства нельзя. Для многоуровневых схем применяют решения, в которых согласованы номинальные дифференциальные токи и временные характеристики, если такая селективность действительно требуется проектом.

Что проверить в собранном щите перед вводом электросети в эксплуатацию

Даже правильно рассчитанная схема может работать ненадёжно из-за монтажной ошибки. Перед подачей нагрузки проверяются соответствие аппаратов проекту, качество затяжки соединений, маркировка групп и отсутствие повреждений изоляции. Отдельное внимание требуется нейтральным проводникам после УЗО: смешивание нейтралей разных защищаемых групп вызывает ложные срабатывания и затрудняет диагностику. Перед вводом полезно подтвердить:

• соответствие номиналов сечениям и назначению линий;

• правильность фазных, нейтральных и защитных соединений;

• наличие понятной маркировки аппаратов;

• механическую надёжность контактных соединений;

• работоспособность устройств защитного отключения.
