Чем отличается кросс-панель от патч-панели и что лучше выбрать?

Кросс-панели и патч-панели – элементы, выполняющие аналогичные задачи, обеспечивающие коммутацию оборудования, составляющего СКС. Конструктивно и технически они, впрочем, отличаются. Кросс-панель изначально разрабатывалась для формирования телефонных линий связи, а ее более современный аналог – для интернет-коммуникаций, систем передачи данных на основе кабелей с разъемами форматов RG-45 и RG-12 по Ethernet и другим протоколам.

В чем особенности каждого из представленных типов коммутационных модулей? Как выбрать технику, учитывая специфику ее работы, характеристики обслуживаемой структурированной кабельной сети?

Патч-панели: характеристики и особенности

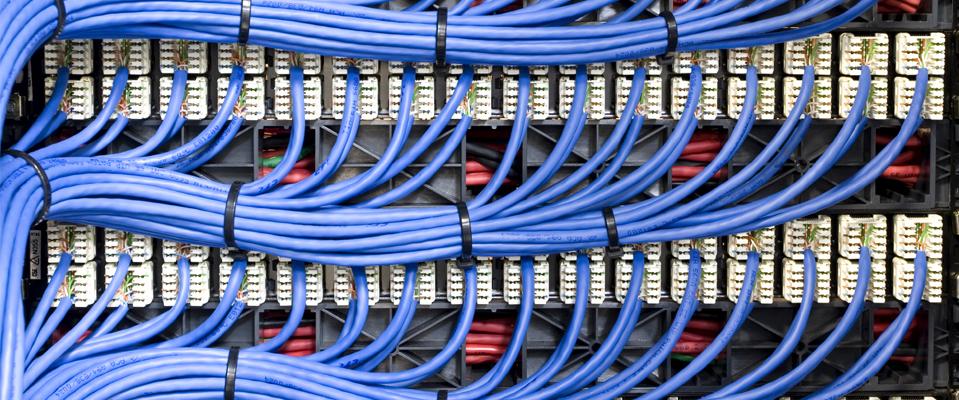

Оборудование применяется для формирования единой сети на основе активных сетевых устройств, выполнено в формате блоков, на лицевой плоскости которых предусмотрены розетки, на обратной – контактные группы. Для удобства и простоты коммутации все элементы имеют цветную или цифровую маркировку.

Больше примеров патч-панелей можно посмотреть в каталоге LANart https://lan-art.ru/catalog/komponenty-sks/kommutatsionnye-paneli-patchpaneli/

При классификации учитываются следующие показатели:

• Число портов подключения. В компактных моделях доступно 8-12 разъемов, в крупных – 24, 48 и более;
• Тип портов. Панель может быть укомплектована как разъемами одного типа, будь то RJ-45 для витых пар, SC или ST – для оптоволокна, BNC – для коаксиальных кабелей, обеспечивающих работу звукового, телевизионного, мультимедийного оборудования, так и портами нескольких классов, что делает ее более универсальной, позволяет соединять в рамках одной сети устройства различной производительности;
• Экранирование. Если планируется соседство панели с источниками выраженного электромагнитного излучения, потребуются FTP-исполнения с дополнительным экранированием контактных групп для исключения помех при передаче сигнала. В стандартных условиях, достаточно стандартных UTP-аналогов;
• Метод фиксации. Устройства могут крепиться на стене, монтироваться в коммутационных стойках или шкафах;
• Плотность коммутации. Представлены модели с увеличенной плотностью размещения разъемов. Как правило, речь идет о миниатюрных разъемах для оптоволокна, на ограниченном пространстве удается разместить большое количество соединителей, что важно при установке в небольшие стойки и шкафы.

Кросс-панели: характеристики и особенности

Для этих коммутационных модулей характерно соединение всех кабелей по отдельности, что удобно при прокладке, отладке линий телефонии. Также они могут использоваться вместе с патч-панелями, если на них закончились свободные порты, но требуется срочно подключить новое оборудование.

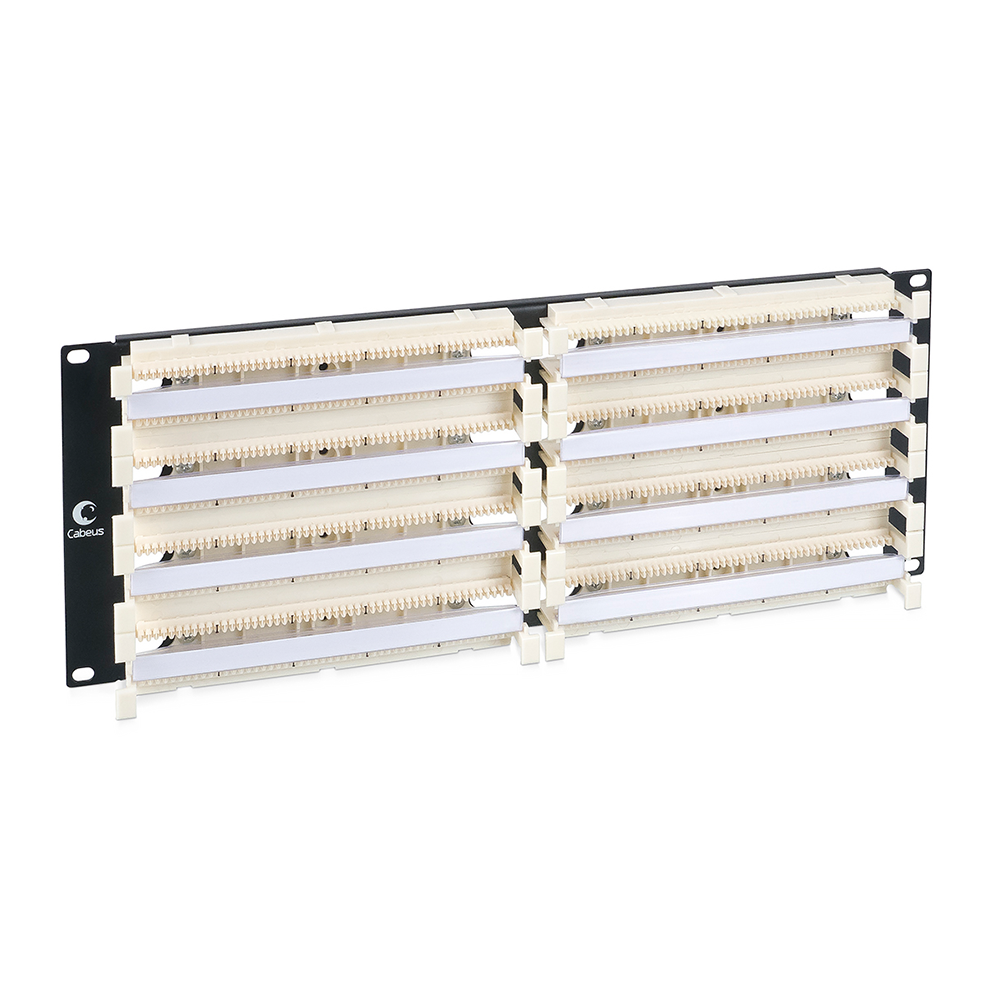

Пример кросса 110 типа из каталога https://lan-art.ru/catalog/komponenty-sks/krossovoe-oborudovanie-110-tipa/

Достоинства кросс-панелей выглядят так:

• Простота соединения проводов: с задачей справится системный администратор, персонал без большого опыта и квалификации;
• Каждым подключенным кабелем можно управлять отдельно, независимо от других;
• Высокая механическая, электрическая прочность соединения.

Прямое сравнение: сходства и различия

Оба устройства выполняют одну и ту же задачу – обеспечивают четкую, синхронную работу компонентов СКС, способствуют скоростной, стабильной передаче данных. Конструктивные отличия, однако, предполагают ответственный подход к выбору, чтобы исключить проблемы с работоспособностью конкретной системы.

Например, для слаботочных систем гораздо лучше подходят кросс-панели, они становятся максимально экономичными, простыми в обслуживании и настройке.

С точки зрения универсальности оптимальны патч-панели, в особенности, в форматах, предполагающих подключение кабелей сразу нескольких типов: от коаксиальных до современных витых пар и оптоволокна. Цветовая или номерная маркировка разъемов упрощает коммутацию, помогает персоналу быстро сориентироваться в обилии подключенных кабелей.

Негативные моменты – более высокая цена, а также сложность обслуживания, если на линии возникли проблемы, даже с одним разъемом, потребуется отключить всю панель, извлечь ее из стойки, снять со стены для их устранения. В противном случае, не удастся получить доступ к задней части модуля, где и сосредоточены все контактные группы.

Подведение итогов

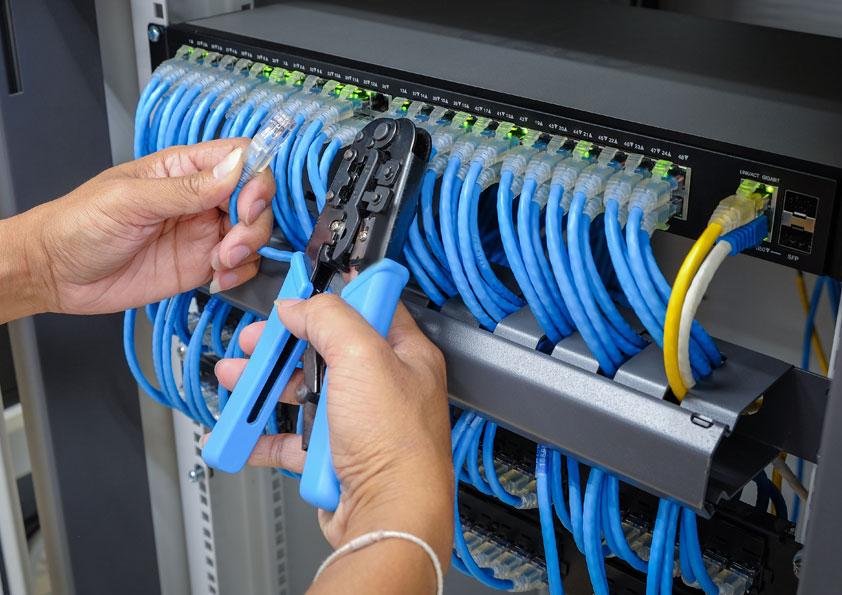

В большинстве организаций можно ограничиться использованием патч-панелей. Да, изначально они дороже кроссов, но экономия достигается уже тем, что обслуживать их сможет персонал невысокой квалификации. Подключение не вызывает сложностей, нужно лишь обжать кабель и установить его в порт соответствующего цвета. Все настройки автоматизированы.

Кросс-панель гораздо сложнее в подключении, потребуется дополнительная обработка, подготовка кабеля, но она оптимальна для предприятий, где общая структурированная кабельная сеть дробится на множество сегментов, обслуживающих определенные зоны, этажи, помещения.

Итог вышесказанного – небольшие организации, которым не требуются СКС сложной структуры, не желающие излишне нагружать зарплатную ведомость, вполне могут ограничиться установкой пары патч-панелей. Крупные промышленные предприятия, коммерческие центры в несколько этажей, где активно используется IP-телефония, оргтехника, компьютеры, то рациональнее использовать кроссы. Система становится более управляемой и надежной, выход из строя одной линии не приводит к тому, что приходится отключать всю патч-панель, что приводит к приостановке работы других систем.
